Produkto apžvalga

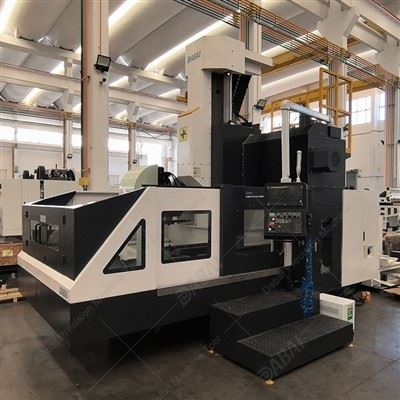

5 Axis Gantry CNC mašina sukurta tiksliai apdirbti didelius, sudėtingus metalinius komponentus, kuriems reikia kelių paviršių apdorojimo vienu sąranka.

Mašinoje naudojama FEA{0}}optimizuota sunki ketaus platformų konstrukcija, užtikrinanti aukštą dinaminį stabilumą esant nuolatinėms didelėms-pjovimo apkrovoms. Integruota su nepertraukiama 5-ašių valdymo sistema, užtikrina aukšto efektyvumo sudėtingų geometrijų apdirbimą, pašalinant rankinio padėties keitimą ir sumažinant ciklo laiką.

Product-Details8

Techninės specifikacijos

Pastaba: toliau pateikiama standartinė aukščiausios klasės{0}}konfigūracija. Mašinos eiga ir specifikacijos gali būti visiškai sukonfigūruotos pagal jūsų ruošinio dydį ir gamybos reikalavimus.

Prekė	Standartinė konfigūracija ir parinktys
Mašinos tipas	5 ašių portalinis CNC staklės
Struktūra	Didelio{0}}tvirtumo fiksuotas portalas / judantis portalas
X/Y/Z ašies kelionės	Standartas: 3000 × 2000 × 1000 mm (pritaikoma iki 6000 mm+)
Veleno greitis ir galia	Įmontuotas{0}}motorizuotas velenas: 12 000 / 18 000 RPM (iki 24 kW)
Įrankių žurnalas	24T / 30T berankis arba disko tipas (pasirenkamos konfigūracijos)
CNC valdymo sistema	Siemens 840D SL, FANUC 31i, Mitsubishi arba patvirtintas ekvivalentas
Padėties nustatymo tikslumas	Mažesnis arba lygus 0,005 mm (ISO 230-2 standartas)
Pakartojamumas	Mažesnis arba lygus 0,003 mm (ISO 230-2 standartas)
Maitinimo šaltinis	380 V / 415 V / 480 V (pritaikoma pagal regioninį tinklą)

Techninės savybės ir akcentai

Nepertraukiamas 5-ašių judesys naudojant dviejų-ašių sukamąsias galvutes, leidžia atlikti daugiapusį sudėtingų geometrijų apdirbimą vienoje sąrankoje.

Didelės-raiškos absoliutus koduotuvai užtikrina padėties nustatymą 0,005 mm, o pakartojamumą - 0,003 mm.

Atvira architektūra palaiko Siemens arba FANUC valdiklius, užtikrinančius lengvą operatoriaus mokymą ir visuotinį techninį palaikymą.

Sunkios{0}}apkrovos linijiniai ritininiai kreiptuvai atlaiko didelę naudingąją apkrovą ir sumažina mechaninį atstumą greitojo judėjimo metu.

Standartizuotose elektros spintose naudojami CE-atitinkantys komponentai, siekiant supaprastinti priežiūrą ir vietinį atsarginių dalių tiekimą.

CE-Certificate

Didmeninė prekyba ir partnerystės palaikymas

Mes suprantame tarptautinių B2B didmenininkų, importuotojų ir mašinų pardavėjų prioritetus:
OEM ir pritaikymas:Lanksčios techninės įrangos konfigūracijos, pasirinktiniai dažai / prekės ženklas ir regioninės įtampos pritaikymas.

Techninė dokumentacija:Pateikiami išsamūs techniniai katalogai, pamatų brėžiniai, elektros schemos ir naudojimo instrukcijos anglų kalba.

Tiekimo grandinės saugumas:Stabilūs gamybos ciklai ir skaidrus pristatymo laikas, paremtas mūsų ISO{0}}sertifikuoto gamyklos vadovybe.

Workshop

Tikslinės programos

Mūsų 5 ašių portaliniai apdirbimo centrai yra plačiai naudojami pasaulinėse pramonės tiekimo grandinėse:
Orlaivis ir aviacija:Sudėtingos konstrukcinės dalys, sparnuotės ir orlaivių odos formos.

Automobilių pramonė:Didelės-įpurškimo formos, štampavimo-liejimo štampai ir korpuso štampavimo štampai.

Energija ir jūra:Vėjo turbinos rotoriaus stebulės, didelės sraigto mentės ir sunkūs pavarų dėžės korpusai.

Gamybos pajėgumai

Mūsų gamykla, įkurta 2020 m., užima 4000 ㎡ plotą ir specializuojasi CNC mašinų gamyboje tarptautiniams pramonės klientams.
Gamyklos stiprumas
●4000 ㎡ gamybos patalpa
●ISO 9001 sertifikuota kokybės vadybos sistema
●ISO 14001 sertifikuota aplinkosaugos vadybos sistema
●ISO 45001 sertifikuota darbuotojų saugos ir sveikatos vadybos sistema
●Eksporto patirtis Turkijoje, Rusijoje, Europoje, Amerikoje, Pietryčių Azijoje ir Lotynų Amerikoje
Galimi OEM ir pritaikyti mašinų sprendimai

Prieš išsiunčiant, kiekviena mašina yra griežtai sulygiuota geometriniu tikslumu naudojant Renishaw lazerinius interferometrus ir 24 -valandų nepertraukiamą dinaminį sausosios eigos bandymą.

Exhibition

DUK

Kl .: Ar mašina gali būti pritaikyta?

A: Taip. Ašies eigos diapazonas, veleno tipas (mechaninis / motorizuotas), CNC sistema, įrankių dėtuvės talpa ir korpuso dizainas gali būti pritaikyti pagal jūsų konkrečius projekto reikalavimus arba regioninės rinkos poreikius.

K: Kokias medžiagas galima apdirbti?

A: Mašina optimizuota didelio{0}}apkrovimo ir didelio{1}}greitai pjaustyti inžinerinius metalus, įskaitant aliuminio lydinius, anglinį plieną, nerūdijantį plieną, ketų ir titano lydinius, taip pat pramoninius kompozitus.

K: Kokią techninę ir diegimo pagalbą teikiate?

A: Mes teikiame išsamią techninę dokumentaciją, pamatų išdėstymą ir nuotolines vaizdo instrukcijas, skirtas montuoti. Paprašius taip pat galima -paleisti eksploatuoti vietoje, atlikti mokymus ir platintojo techninę pagalbą.

K: Kokius sertifikatus turi jūsų gamykla?

A: Mūsų gamykla yra visiškai sertifikuota pagal ISO 9001:2015, ISO 14001:2015 ir ISO 45001:2018 standartus, todėl užtikrinama nuosekli konstrukcijos kokybė ir veiklos atitiktis.

K: Kurias pasaulines rinkas tiekiate?

A: Reguliariai tiekiame ir palaikome pramoninių mašinų platintojus ir galutinius{0}}vartotojus Europoje, Amerikoje, Turkijoje, Rusijoje, Pietryčių Azijoje ir Lotynų Amerikoje. Visos mašinos pagamintos taip, kad atitiktų vietinius importo reikalavimus.
